No.15 Acoplador automático de veículos ferroviários de passageiros TB T3046

No.15 Acoplador automático de veículos ferroviários de passageiros TB T3046

No.15 Acoplador de vagões ferroviários de passageiros

Acoplador automático de acção inferior

TB T3046 Acoplador de aço fundido

Lugar de origem:

China

Marca:

Tieke

Certificação:

TB/T 3046

Número do modelo:

Nº 15

Contacte-nos
Peça umas citações
Detalhes do produto
nome:
Acoplador automático de carro de passageiros ferroviário No.15
Aplicativo:
Vagões ferroviários de passageiros de velocidade comum (22, 25G, 25K, 25T)
Tipo de atuação:
Atuação inferior
Padrão:
TB/T 3046
Estrutura:
Cabeça do acoplador, haste de seção em caixa oca, cauda do acoplador
Liberação de posição fechada:
112-122 mm entre a articulação e a mandíbula do acoplador
Liberação total de posição aberta:
220-235mm
Material:
Aço fundido (grau C QG-C3 para versão 15X de alta resistência)
Carga de tração de falha:
>=2256 kN
Buffer correspondente:
Buffer de grande capacidade tipo G1
Compatibilidade de acoplamento:
Intercambiável com o acoplador de carga No.13
Velocidade máxima:
Até 160 km/h
Termos de pagamento e envio
Quantidade de ordem mínima
Negociável
Preço
negotiable
Detalhes da embalagem
Casos ou pálete de madeira
Tempo de entrega
1-2 meses
Termos de pagamento
T/T,L/C
Habilidade da fonte
5000 conjuntos por ano
Descrição do produto

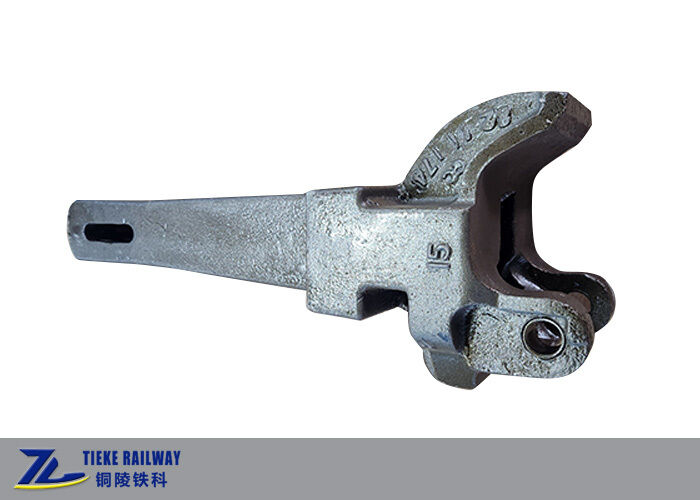

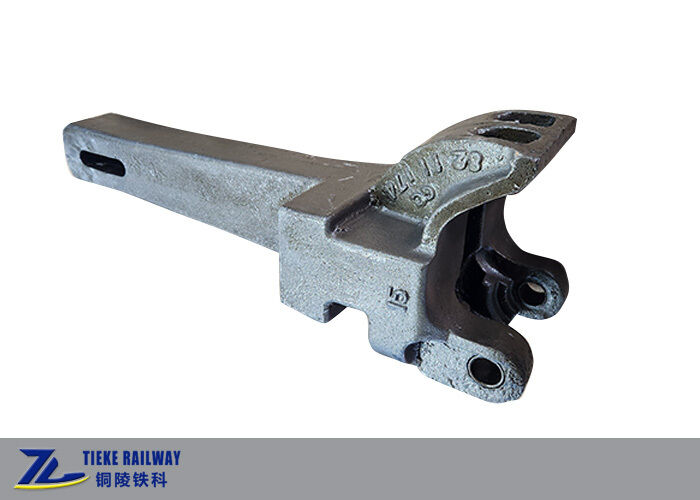

Engate Automático para Vagão de Passageiros Ferroviário No.15

O engate No.15 é o engate automático tradicional principal para vagões de passageiros de bitola padrão na China. É um tipo de engate de ação inferior amplamente utilizado em vagões de passageiros de velocidade comum, como 22, 25G, 25K e 25T, e pode ser acoplado ao engate No.13 usado em locomotivas e vagões de carga.

O corpo do engate é dividido em três partes principais: a cabeça do engate, a haste do engate e a cauda do engate. A cabeça consiste na mandíbula, trava da mandíbula, lançador da mandíbula e dispositivo anti-salto do pino de trava inferior (ação inferior, desacoplado por baixo do engate). A haste é uma seção de caixa oca que transmite cargas de tração e impacto longitudinais, enquanto a cauda se conecta ao jugo do engate, placa escrava e buffer.

Três Posições de Trabalho

  • Posição fechada: após o acoplamento, a trava da mandíbula cai e trava a mandíbula para tração normal. A distância entre a mandíbula e o lado interno da mandíbula do engate é de 112-122 mm.
  • Posição aberta: levantar o pino de trava inferior levanta a trava da mandíbula para que o vagão possa ser desacoplado.
  • Posição totalmente aberta: levantando ainda mais, o lançador da mandíbula empurra a mandíbula totalmente aberta para o acoplamento. A distância entre a mandíbula e o lado interno da mandíbula do engate é de 220-235 mm.

Principais Parâmetros Técnicos

AplicaçãoVagões de passageiros de velocidade comum (22, 25G, 25K, 25T)
Tipo de AçãoAção inferior
PadrãoTB/T 3046
MaterialAço fundido (grau C QG-C3 para 15X)
Carga de Tração de Falha≥2256 kN
Folga na Posição Fechada112-122 mm
Folga na Posição Totalmente Aberta220-235 mm
Buffer CorrespondenteBuffer de grande capacidade tipo G1
Compatibilidade de AcoplamentoIntercambiável com engate No.13
Velocidade MáximaAté 160 km/h

Variantes disponíveis: engate 15A de folga pequena (folga reduzida do pino da cauda do engate para menor impacto longitudinal, amplamente utilizado em 25K/25T), engate 15X de alta resistência (aço fundido grau C, carga de falha ≥2256 kN, para vagões de passageiros quasi-alta velocidade e algumas locomotivas de passageiros), e outras versões 15C / 15T de alta resistência.

Não aplicável a: trens EMU de alta velocidade, que usam engates de travamento apertado em vez do engate No.15.

Por que escolher Tieke Railway

A Tieke Railway fabrica e exporta vagões e peças de vagões ferroviários diretamente, com mais de 10 anos de experiência. Podemos fornecer engates, amortecedores, jugos e dispositivos completos de buffer de engate para diferentes padrões. Envie seus desenhos ou requisitos técnicos para uma cotação precisa.
