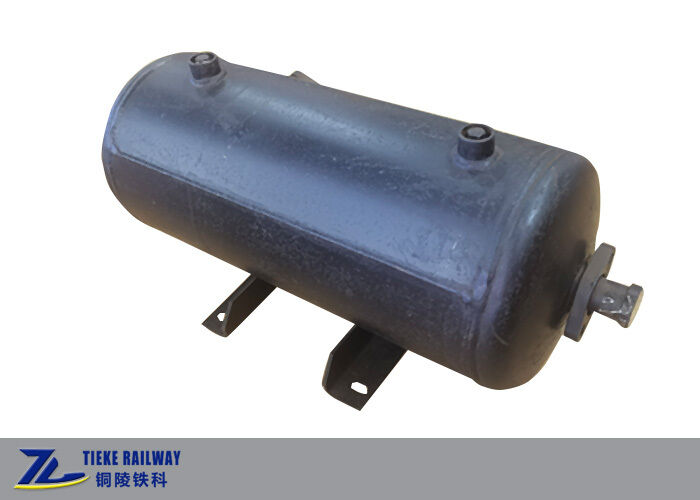

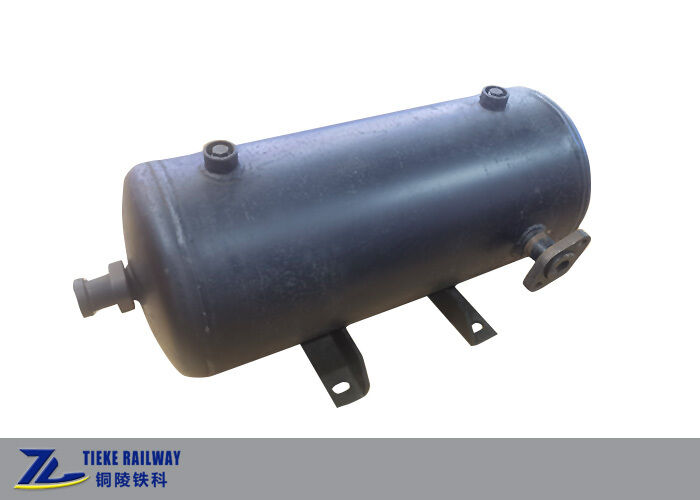

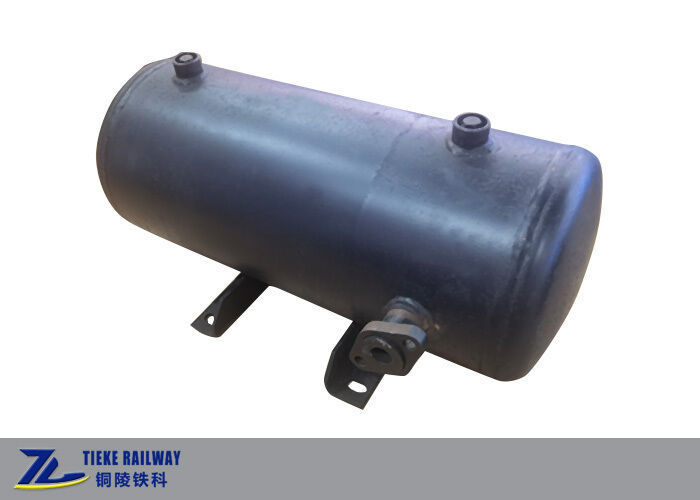

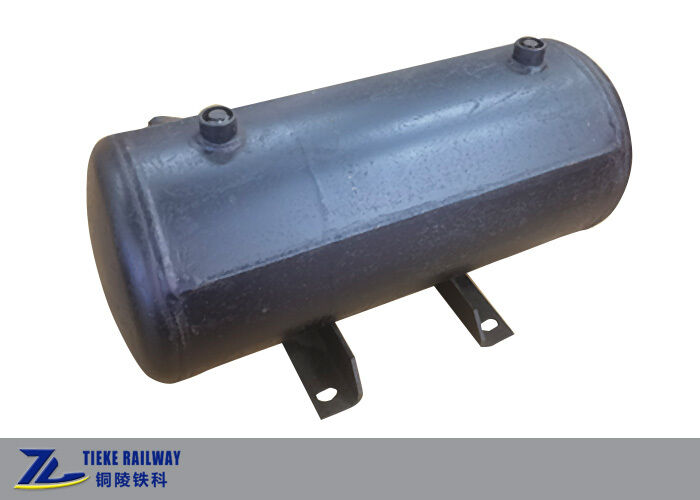

Reservatório de ar ferroviário de duplo compartimento soldado 11*17 para sistema de travagem de vagões de mercadorias

Reservatório de ar ferroviário de duplo compartimento soldado 11*17 para sistema de travagem de vagões de mercadorias

reservatório de ar ferroviário soldado

Reservatório de travões de ar de dois compartimentos

reservatório do sistema de travagem do vagão de mercadorias

Lugar de origem:

China

Marca:

OEM Customized

Certificação:

TB/T 1900, International Railway Pressure Vessel Spec

Número do modelo:

11*17

Contacte-nos
Peça umas citações
Detalhes do produto
modelo:
Reservatório de ar ferroviário soldado de compartimento duplo 11 * 17
Volume nominal:
Câmara de Trabalho 11L, Câmara de Redução de Pressão 17L (tolerância +/- 1%)
Pressão de trabalho classificada:
600 kPa
Pressão de ensaio hidráulica:
900 KPa
Dimensão Geral:
715 mm de comprimento x 219 mm de diâmetro externo
Distância central dos furos de içamento:
580 mm
Material Principal:
Aço Carbono Q245R / Aço Inoxidável (opcional)
Peso Líquido:
42 kg (aço carbono) / 36 kg (aço inoxidável)
Padrão de execução:
Padrão da indústria ferroviária TB/T 1900 e especificações internacionais de vasos de pressão ferrov
Termos de pagamento e envio
Quantidade de ordem mínima
10 peças
Preço
USD 100-600 / Piece
Detalhes da embalagem
Caixa de papelão com bloco de posicionamento de espuma branco personalizado dentro
Tempo de entrega
15-30 dias para produção, 3-7 dias para estoque
Termos de pagamento
T/T, L/C, União Ocidental
Habilidade da fonte
500 peças por mês
Descrição do produto

Reservatório de ar ferroviário de duplo compartimento soldado 11*17

Visão geral do produto

Este reservatório de ar de duplo compartimento é um reservatório de ar soldado de carga pesada especialmente concebido para sistemas de travões a ar de vagões de mercadorias ferroviários.Como componente principal dos equipamentos de travagem pneumática ferroviária, adota uma estrutura integrada de reservatório de ar soldado com uma placa de divisão interna, dividindo o tanque em duas câmaras selladas independentes com volumes nominais de 11L e 17L, respectivamente.De potência não superior a 1000 W, este reservatório de ar ferroviário fornece um suporte estável e fiável à pressão do ar para as funções de travagem de serviço, manutenção da pressão e liberação lenta,amplamente aplicável a vagões de mercadorias ferroviários normalizados em todo o mundo.

Principais vantagens estruturais e de conceção

  • Construção integrada de solda:Adota processo de soldagem sem costura completa com corpo de cilindro integrado e vedação de cabeça elíptica.Este reservatório de ar soldado apresenta maior rigidez estrutural, zero risco de fugas de ar, resistência à vibração mais forte e adapta-se às condições de trabalho de vibração de alta frequência de longa duração da operação ferroviária.
  • Projeto de compartimentos independentes duplos:O reservatório de ar de duplo compartimento é dividido precisamente numa câmara de ar de trabalho de 11 L e numa câmara de ar de redução de pressão de 17 L. As duas câmaras funcionam de forma independente, sem interferência mútua,Realização de um controlo pneumático preciso, otimizando efetivamente a sensibilidade da travagem do comboio e assegurando uma travagem estável e um desempenho de liberação lenta.
  • Material de recipiente de pressão superior:Feito de aço Q245R de alta qualidade para recipientes sob pressão ou material de aço inoxidável personalizado.resistência à corrosão e adaptabilidade a baixas temperaturas, satisfazendo os rigorosos requisitos de serviço de ambientes de trabalho ferroviários complexos.
  • Interface e instalação normalizadas:Equipado com interfaces pneumáticas padrão de rosca e plugues de drenagem inferior para cada câmara, facilitando a ligação de tubulações, drenagem diária e manutenção.O design do assento de elevação integrado realiza instalação de estrutura inferior rápida e firme, compatível com as normas de montagem de vagões ferroviários convencionais.

Especificações técnicas

PontoEspecificações
Modelo11*17 Reservatório de ar ferroviário de duplo compartimento soldado
Volume nominalCâmara de trabalho 11L, câmara de redução de pressão 17L (tolerância +/- 1%)
Pressão de trabalho nominal600 kPa
Pressão de ensaio hidráulica900 kPa
Dimensão global715 mm (Longo) x 219 mm (Diâmetro externo)
Distância do centro dos buracos de elevação580 mm
Materiais principaisQ245R Aço carbono / aço inoxidável (facultativo)
Peso líquido42 kg (aço carbono) / 36 kg (aço inoxidável)
Norma de execuçãoConforme com a norma TB/T 1900 da indústria ferroviária e as especificações internacionais dos recipientes de pressão ferroviários

Desempenho do produto e garantia da qualidade

Todos os nossos produtos de reservatório de ar ferroviário passam por testes de fábrica rigorosos, incluindo 100% de teste de resistência à pressão hidráulica, teste de estanquidade do ar, teste não destrutivo de soldagem (MT / RT) e calibração de volume.A estrutura de soldadura integrada elimina os perigos ocultos de vazamento de ar e falha estrutural, assegurando uma operação estável a longo prazo em cenários ferroviários de alta intensidade.Relatórios de ensaios e documentos de qualidade para apoiar a inspeção e aceitação globais do projeto.

Área de aplicação

Este reservatório de ar com dois compartimentos é universalmente adequado para vários vagões de mercadorias ferroviárias, incluindo vagões de graníferos, vagões de capota aberta, vagões-tanque e outros veículos ferroviários padrão.É a parte central correspondente dos sistemas de travagem de ar do tipo 120, amplamente utilizado na renovação ferroviária nacional e internacional e em novos projetos de construção, favorecido por fornecedores globais de equipamentos ferroviários e empreiteiros de engenharia.

Serviço de personalização

Apoiamos a personalização personalizada de reservatórios de ar ferroviários, incluindo conversão padrão de fio (filo NPT / G), ajuste de tamanho, tratamento anti-corrosivo de superfície,Reforço do material e marcação exclusiva do logotipo• Fornecer soluções únicas para a aquisição global de peças sobressalentes ferroviárias e as necessidades de apoio ao projeto.

Para encomendas em massa, parâmetros personalizados ou cooperação OEM, entre em contato com nossa equipe de vendas para uma cotação.
