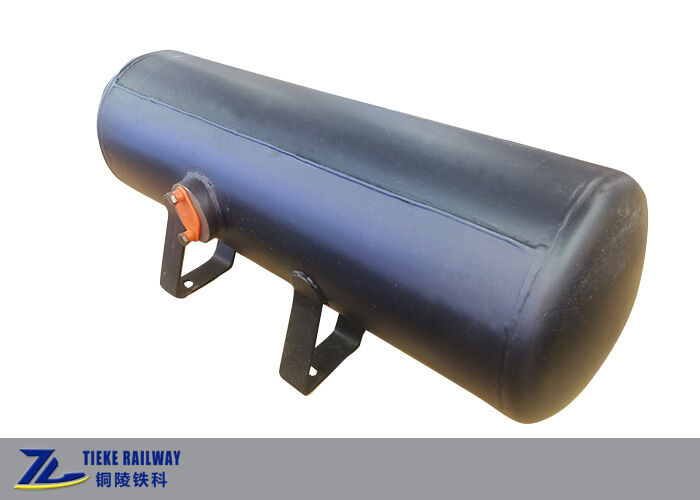

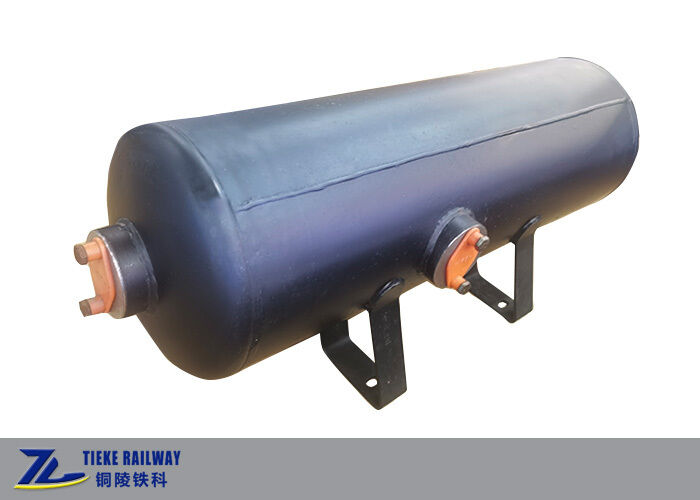

Tanque de Ar de Câmara Dupla Tanque Receptor de Ar Compacto Tanque de Ar Integrado para Vagão de Carga Ferroviário

Tanque de Ar de Câmara Dupla Tanque Receptor de Ar Compacto Tanque de Ar Integrado para Vagão de Carga Ferroviário

Tanque de Ar de Câmara Dupla para Vagão Ferroviário

Receptor de Ar Compacto Integrado

Peças de Freio a Ar com Tanque de Ar

Lugar de origem:

China

Marca:

OEM Customized

Certificação:

TB/T, GB150 (EN 286 optional)

Número do modelo:

11*50

Contacte-nos
Peça umas citações
Detalhes do produto
modelo:
11*50
Volume da câmara:
50L (Câmara Auxiliar) + 11L (Câmara Operacional)
Dimensão Geral:
963 mm de comprimento x 303 mm de diâmetro externo
Altura central:
200 +/- 1mm
Pressão de Trabalho:
0,6 MPa (pressão padrão do sistema de freio ferroviário)
Pressão de teste:
Hidrostático 1,2 MPa; Estanqueidade ao ar 0,7 MPa
Material:
Vaso de pressão em aço Q245R / Q345R
Padrões de conformidade:
TB/T, GB150; Opcional EN 286
Cenários Aplicáveis:
Vagão ferroviário, vagão funil, sistema de freio a ar para vagão tanque
Termos de pagamento e envio
Quantidade de ordem mínima
10 peças
Preço
USD 120-400 / Piece
Detalhes da embalagem
Caixa de papelão com bloco de posicionamento de espuma branco personalizado dentro
Tempo de entrega
15-30 dias para produção, 3-7 dias para estoque
Termos de pagamento
T/T, L/C, União Ocidental
Habilidade da fonte
500 peças por mês
Descrição do produto

Tanque de Ar de Câmara Dupla / Reservatório de Ar de Câmara Dupla / Tanque de Ar Integrado Compacto para Vagão de Carga Ferroviário

Visão Geral do Produto

O tanque de ar de câmara dupla, também conhecido como reservatório de ar de câmara dupla, é um vaso de pressão integrado especializado para sistemas de freio a ar de vagões de carga ferroviários. Diferente das configurações tradicionais de tanques duplos divididos e produtos de tanques de ar compactos de uso geral, ele combina duas câmaras de ar totalmente independentes em um único cilindro soldado. Este design integrado elimina as desvantagens da instalação dispersa, peso elevado e tubulação complicada dos sistemas convencionais de armazenamento de ar duplo.

Construído com uma partição interna sólida, este reservatório de ar de câmara dupla apresenta câmaras auxiliar de 50L e de operação de 11L completamente isoladas, com zero vazamento de ar cruzado. Sua estrutura compacta de uma peça economiza espaço substancial sob o chassi, reduz tubulações e fixadores, e diminui o peso em vazio do vagão. Projetado para condições operacionais ferroviárias severas, este tanque de ar compacto confiável é amplamente compatível com vagões hopper K3, K13 e vagões tanque GQ70, GN70, servindo como um componente central para sistemas de freio de vagões de carga ferroviários padrão.

Vantagens Principais Diferenciadas (Vs. Tanques de Ar Duplos e Compactos Ordinários)

  • 1. Câmaras Duplas Isoladas de Grau Ferroviário: Tanques de ar compactos comuns adotam estruturas únicas ou semi-separadas com riscos de mistura de ar. Nosso tanque de ar de câmara dupla usa uma partição integral espessada para garantir 100% de armazenamento de ar independente para os circuitos auxiliar e de operação. Uma pressão de trabalho estável de 0,6 MPa oferece resposta de freio precisa, adaptando-se à vibração ferroviária, solavancos e temperaturas extremas.
  • 2. Integração Ultra-Compacta e Leve: Substituindo conjuntos volumosos de tanques duplos divididos, este reservatório de ar de câmara dupla integra duas câmaras funcionais em uma única unidade. Ele economiza mais de 30% de espaço de instalação e 25% de acessórios de suporte, encaixando-se perfeitamente no espaço limitado sob o chassi do vagão, reduzindo o peso do veículo e diminuindo o consumo de energia operacional.
  • 3. Garantia de Qualidade Rigorosa de Vasos de Pressão: Feito de aço premium para vasos de pressão Q245R/Q345R, todas as soldas passam por 100% de END. Cada unidade passa por testes hidrostáticos de 1,2 MPa e de estanqueidade de ar de 0,7 MPa antes da entrega. Ele atende aos padrões TB/T e GB150, com certificação opcional EN 286 para mercados da UE, superando tanques de ar compactos industriais comuns em segurança e durabilidade.
  • 4. Resistência à Corrosão Pesada Personalizável: Apresentando jateamento profissional e revestimento anticorrosivo pesado de grau ferroviário, este reservatório de ar de câmara dupla suporta uso externo a longo prazo e transporte marítimo. Suportes de suspensão opcionais, tampões de drenagem e layouts de porta personalizados atendem a diversas necessidades de montagem e personalização ferroviária.

Principais Especificações Técnicas

ItemEspecificação
Nome do ProdutoTanque de Ar de Câmara Dupla / Reservatório de Ar de Câmara Dupla / Tanque de Ar Integrado Compacto
Modelo11*50
Volume da Câmara50L (Câmara Auxiliar) + 11L (Câmara de Operação)
Dimensão Geral963 mm (Comprimento) x 303 mm (Diâmetro Externo)
Altura Central200 +/- 1 mm
Pressão de Trabalho0,6 MPa (Pressão Padrão do Sistema de Freio Ferroviário)
Pressão de TesteHidrostática: 1,2 MPa; Estanqueidade de Ar: 0,7 MPa
MaterialAço para Vasos de Pressão Q245R / Q345R
Padrões de ConformidadeTB/T, GB150; EN 286 Opcional
Cenários AplicáveisSistema de freio a ar de vagão de carga ferroviário, vagão hopper, vagão tanque

Por que Escolher Nosso Reservatório de Ar de Câmara Dupla?

Especializado em soluções de tanques de ar compactos de grau ferroviário, nosso tanque de ar de câmara dupla / reservatório de ar de câmara dupla abandona o design industrial genérico, focando na estabilidade do freio, eficiência de espaço e longa vida útil. Apoiado por inspeção completa, certificações globais e personalização one-stop, é uma solução de armazenamento de ar de câmara dupla econômica e confiável para projetos de fabricação e reforma de vagões de carga ferroviários.

Para pedidos em massa, parâmetros personalizados ou cooperação OEM, entre em contato com nossa equipe de vendas para uma cotação.
