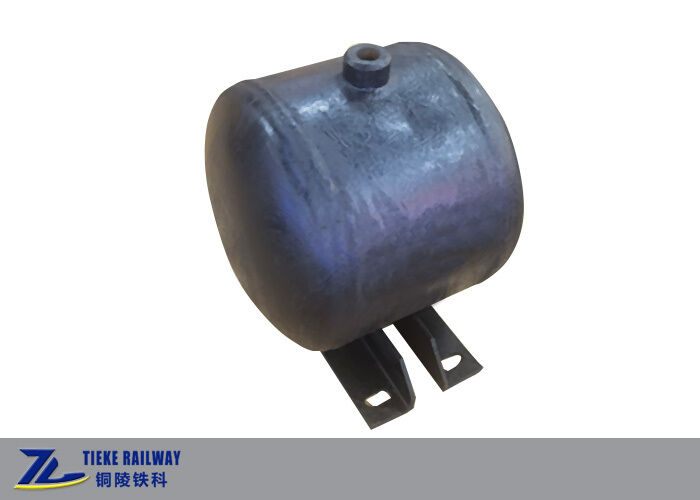

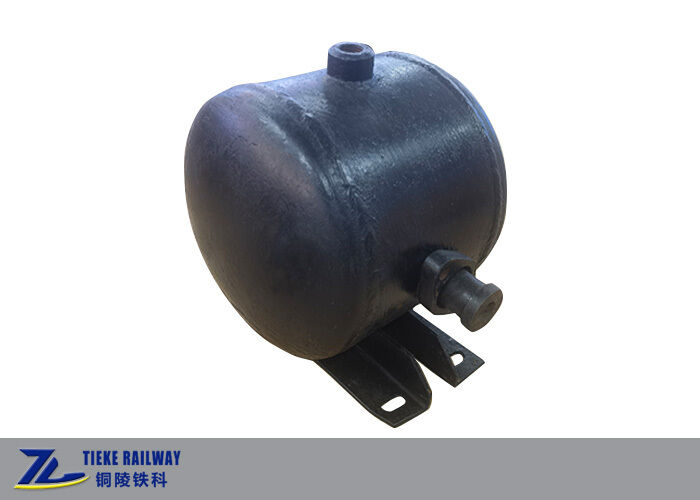

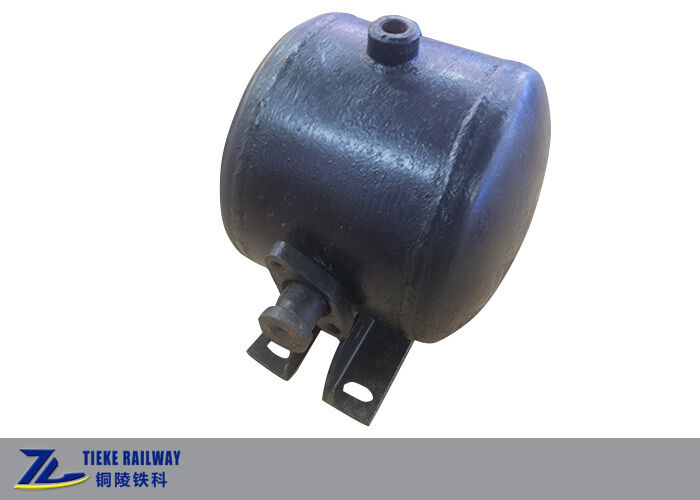

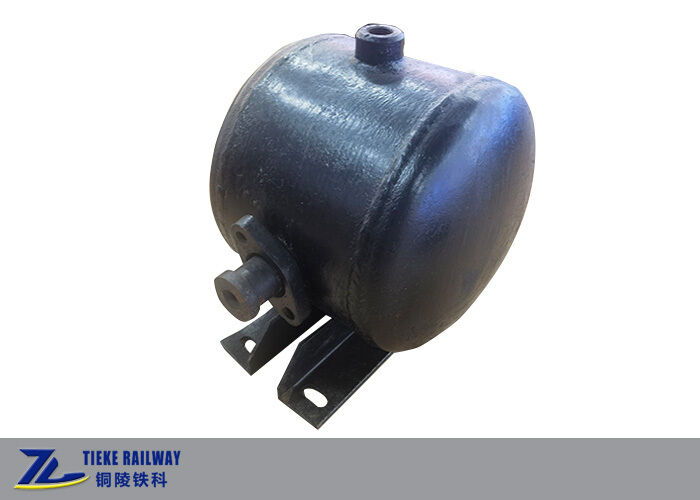

Reservatório de ar ferroviário de aço inoxidável de 11L 600kPa para tanque de freio a ar de vagão de carga

Reservatório de ar ferroviário de aço inoxidável de 11L 600kPa para tanque de freio a ar de vagão de carga

Reservatório de ar de aço inoxidável de 11L

tanque de freio a ar de vagão de carga

Reservatório de ar ferroviário de 600kPa

Lugar de origem:

China

Marca:

OEM Customized

Certificação:

CRCC, EN15085

Número do modelo:

11L

Contacte-nos
Peça umas citações
Detalhes do produto
Volume nominal:
11 litros
Pressão de trabalho classificada:
600kPa (6bar)
Pressão de teste hidrostático:
900 kPa, pressão mantida por 5 minutos
Faixa de temperatura operacional:
-50ºC ~ +70ºC
Material disponível:
De aço inoxidável, aço carbono, liga de alumínio
Veículos Aplicáveis:
Vagões Ferroviários de Carga (Abertos, Cobertos, Hopper)
Tipo de estrutura:
Vaso de pressão cilíndrico horizontal com cabeças elípticas
Padrão Executivo:
Cilindro de ar para veículos ferroviários TB/T 1900-2016
Termos de pagamento e envio
Quantidade de ordem mínima
10 peças
Preço
USD 30-90 / Piece
Detalhes da embalagem
Caixa de madeira com filme antiferrugem e espuma à prova de choque, embalagem em condições de navega
Tempo de entrega
15-30 dias para produção, 3-7 dias para estoque
Termos de pagamento
T/T, L/C, Western Union
Habilidade da fonte
500 peças por mês
Descrição do produto

Reservatório de ar de aço inoxidável de 11L para tanque de travagem de ar ferroviário

Visão geral do produto

OReservatório de ar de 11 litros, também conhecido comoTanque de recepção de ar de 11 LouTanque de ar de 11 litros, é um recipiente de pressão profissional especialmente concebido para sistemas de travagem a ar de vagões de carga ferroviários, perfeitamente combinado com o circuito de travagem da válvula de distribuição 120.Fabricado em estrita conformidade com oTB/T 1900-2016 Bomba de ar para veículos ferroviáriospadrão, este reservatório de ar serve como componente central de controlo de pressão dos sistemas de travagem dos veículos ferroviários, amplamente utilizado em vários vagões de mercadorias ferroviárias, incluindo vagões abertos,Vôos cobertos e vagões de trampolim.

Adotando uma estrutura horizontal cilíndrica soldada com cabeças elípticas em ambas as extremidades, o reservatório receptor de ar de 11 L está equipado com suportes de montagem integrados,Interfaces de tubulação padrão e tampões de drenagem para instalação convenienteÉ fabricado principalmente em aço inoxidável de alta qualidade, com materiais opcionais de aço carbono e liga de alumínio, com resistência à pressão,resistência à corrosão, resistência a baixas temperaturas e longa vida útil, manutenção diária rigorosa, incluindo teste de estanquidade do ar, detecção de falhas de solda,remoção de ferrugem interna e tratamento anticorrosivo e drenagem regular asseguram uma operação estável a longo prazo.

Temos mais de 20 anos de experiência profissional na produção de reservatórios de ar ferroviários.CRCC (Centro de Certificação Ferroviária da China)certificação para abastecimento ferroviário nacional eEN 15085Temos capacidades independentes de investigação e desenvolvimento e produção,Apoio à produção personalizada de acordo com os parâmetros técnicos especiais dos clientes, requisitos de tamanho e cenários de aplicação para fornecer soluções de tanques de ar ferroviários personalizadas.

Princípio de funcionamento básico (sistema de travagem de válvula 120)

Este reservatório de ar de 11 litros funciona como o principal ponto de referência de controlo de pressão do sistema de travagem ferroviário,condução do funcionamento da válvula de distribuição através da diferença de pressão entre o tanque e o tubo do comboioO ciclo de trabalho é dividido em quatro fases:

  • Carregamento a ar:Quando a pressão do tubo do comboio aumenta, o tubo do comboio carrega ar para o reservatório de ar de 11L através de uma válvula de retenção até que a pressão seja equilibrada.A estrutura de controlo unidirecional impede o refluxo de ar para garantir a pressão interna estável do tanque.
  • Freio:Quando a pressão da tubulação do comboio diminui, a diferença de pressão entre o reservatório do receptor de ar de 11 L e a tubulação do comboio empurra o pistão principal da válvula de distribuição para abrir a passagem de ar,e o cilindro de ar auxiliar fornece ar ao cilindro de travagem para realizar a travagem do veículo.
  • Manutenção de pressão:Quando a pressão do tubo do comboio for estável, o reservatório de ar de 11 L mantém a pressão interna constante,Manter o pistão principal da válvula de distribuição na posição de retenção de pressão e estabilizar a pressão do cilindro de travagem para manter o estado de travagem.
  • Libertação:Quando o tubo do comboio pressurizar novamente, o pistão principal reinicia, o cilindro do travão esvazia ar para liberar o estado de travagem,e o tubo do comboio reabastece automaticamente o reservatório de ar de ar para o próximo ciclo de trabalho.

Parâmetros técnicos principais

PontoEspecificação técnica
Volume nominal11 litros
Pressão de trabalho nominal600 kPa (6 bar)
Pressão de ensaio hidrostática900 kPa, pressão mantida durante 5 minutos
Intervalo de temperatura de funcionamento-50°C ~ +70°C
Material disponívelAço inoxidável, aço carbono, liga de alumínio
Veículos aplicáveisVôos ferroviários de mercadorias (vôo aberto, vôo coberto, vôo de salto, etc.)
Tipo de estruturaVaso de pressão cilíndrico horizontal com cabeças elípticas
Norma ExecutivaTB/T 1900-2016 Bomba de ar para veículos ferroviários

Norma de inspecção da qualidade

Todos os nossos reservatórios de ar de 11L / tanques de receptores de ar passam por rigorosa inspeção de fábrica e inspeção de tipo para atender aos padrões internacionais de segurança de equipamentos ferroviários.Os elementos de inspecção abrangem a qualidade das superfícies, tolerância dimensional, detecção de defeitos de solda, detecção de defeitos de solda por ultra-som, ensaio de pressão hidrostática, ensaio de estanquidade do ar, detecção de volume, ensaio de vibração por choque e ensaio de adesão da tinta.Todos os produtos são proibidos de operar sob pressão para garantir uma elevada segurança e estabilidade em cenários de operação ferroviária a longo prazo..

Vantagens do produto

  • Controle de pressão fiável:Mantém com precisão a diferença de pressão do sistema, assegura uma resposta de frenagem e liberação sensível e estável.
  • Material de primeira qualidade:Corpo de aço inoxidável de alta qualidade, excelente resistência à corrosão e resistência a baixas temperaturas, adaptável a ambientes de funcionamento ferroviários adversos.
  • Produção padronizada:Compatibilidade total com as normas nacionais da indústria ferroviária, especificações uniformes, fácil instalação e substituição.
  • Teste de segurança completo:100% hidrostática e de estanqueidade ao ar, rigoroso controlo de qualidade da solda, vazamento zero garantido.
  • Baixa manutenção:Equipado com um plugue de drenagem profissional, conveniente para drenagem diária e manutenção anticorrosiva, longa vida útil.

Para encomendas em massa, parâmetros personalizados ou cooperação OEM, entre em contato com nossa equipe de vendas para uma cotação.
