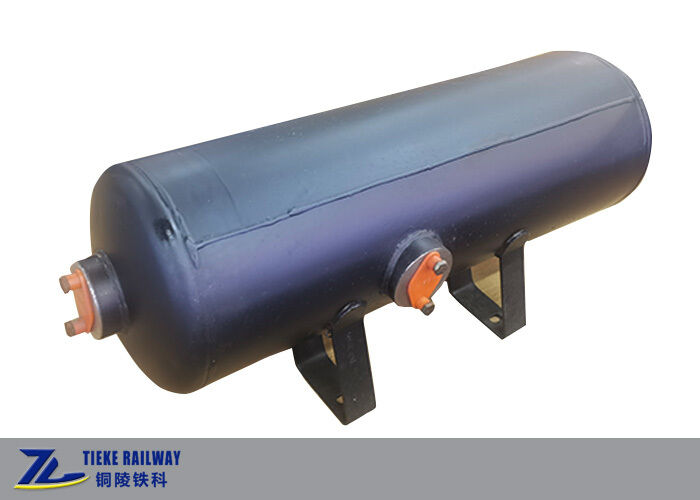

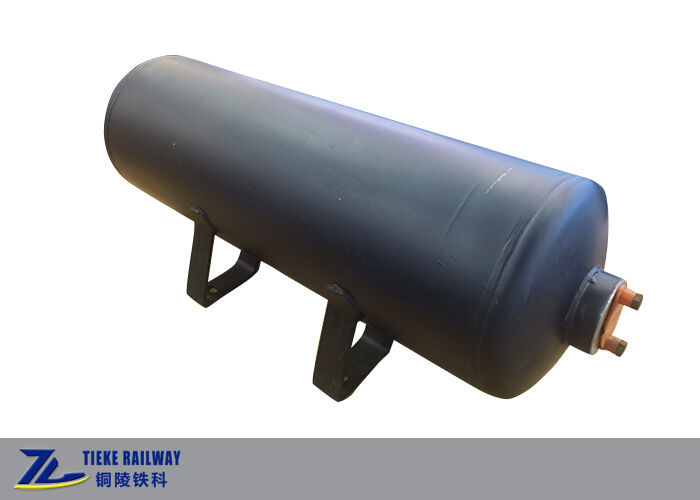

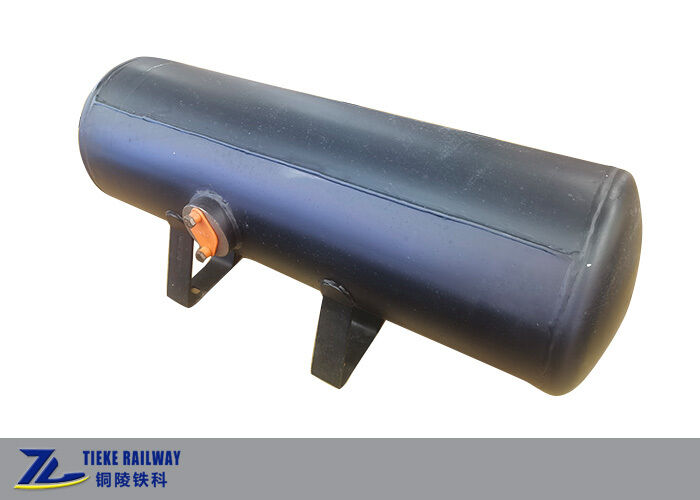

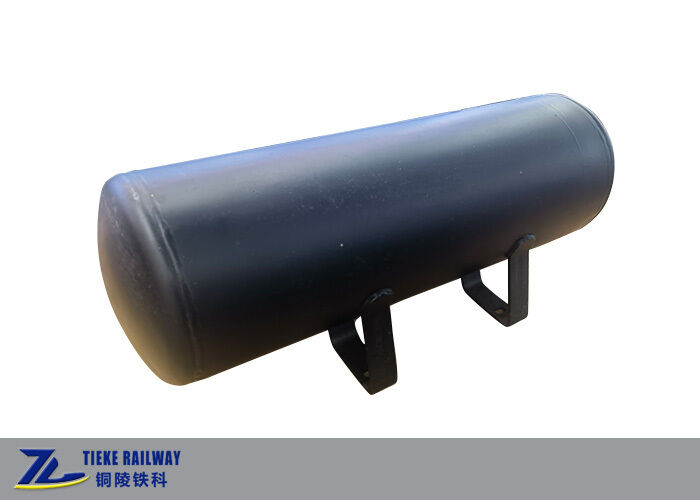

Reservatório de ar de câmara dupla 11*50 Combinado Freio de ar ferroviário Reservatório de ar duplo

Reservatório de ar de câmara dupla 11*50 Combinado Freio de ar ferroviário Reservatório de ar duplo

Reservatório de ar de câmara dupla 11x50

Reservatório duplo do travão de ar ferroviário

Reservatório combinado de travões de ar

Lugar de origem:

China

Marca:

OEM Customized

Certificação:

TB/T Standard, GB150 (EN 286 optional)

Número do modelo:

11*50

Contacte-nos
Peça umas citações
Detalhes do produto
modelo:
11*50
Grande volume de câmara:
50L (reservatório auxiliar)
Volume de câmara pequena:
11L (reservatório operacional)
Comprimento total:
963 milímetros
Diâmetro Externo do Cilindro:
303 milímetros
Altura central:
200 +/- 1 mm (cilindro para superfície de montagem)
Pressão de trabalho de projeto:
0,6 MPa (600 kPa)
Pressão de teste hidrostático:
1,2 MPa
Pressão de teste de estanqueidade ao ar:
0,7 MPa
Material:
Vaso de pressão em aço Q245R / Q345R
Estrutura:
Cilindro de aço soldado com placa de separação interna, suporte de suspensão opcional
Aplicativo:
Vagão ferroviário, vagão funil, sistema de freio a ar para vagão tanque
Tipo de vagão aplicável:
K3, vagão funil K13; GQ70, vagão tanque GN70
Padrão de inspeção:
Padrão ferroviário TB/T, GB150; EN 286 opcional
Tratamento de superfície:
Jateamento de areia + tinta anticorrosiva ferroviária
Acessórios:
Bujões de drenagem, suporte de elevação (opcional)
Termos de pagamento e envio
Quantidade de ordem mínima
10 peças
Preço
USD 100-600 / Piece
Detalhes da embalagem
Caixa de papelão com bloco de posicionamento de espuma branco personalizado dentro
Tempo de entrega
15-30 dias para produção, 3-7 dias para estoque
Termos de pagamento
T/T, L/C, União Ocidental
Habilidade da fonte
500 peças por mês
Descrição do produto

Reservatório de ar de câmara dupla 11*50 Combinado Freio de ar ferroviário Reservatório de ar duplo

Breve Introdução

Isto...reservatório de ar de câmara dupla(também chamado de reservatório combinado, reservatório de ar duplo) é um recipiente de pressão integrado especialmente concebido para sistemas de travões a ar de vagões de mercadorias ferroviários.Ele integra um reservatório auxiliar e um reservatório de funcionamento dentro de uma única concha, separadas por uma divisória interna sólida para assegurar duas câmaras de ar totalmente independentes sem intercomunicação de gás.

Ao combinar dois reservatórios num único conjunto, este reservatório de travões de ar ferroviário economiza efetivamente o espaço de instalação sob a estrutura, reduz a quantidade de tubulações de ligação, suportes e fixações,e reduz o peso total do material circulante. Amplamente aplicado em vagões de trens e vagões de tanques, como vagões de trens da série K3, K13, vagões de tanques da série GQ70 / GN70.

Fabricado a partir de chapas de aço de qualidade para recipientes sob pressão com cabeças soldadas.Cada unidade é submetida a um ensaio de pressão hidrostática e de estanqueidade do ar antes da entregaO suporte do cabide opcional está disponível para montagem direta na base do vagão.Pintura sob medida e revestimento anticorrosivo podem ser fornecidos para transporte marítimo e serviço ao ar livre a longo prazo.

Características fundamentais

  • Duas câmaras de ar isoladas: reservatório auxiliar de 50L + reservatório de funcionamento de 11L
  • Estrutura combinada integrada, layout compacto para a estrutura inferior do vagão
  • TDI completo para costuras de solda, inspecção estrita de estanqueidade hidrostática e de ar
  • Pressão de trabalho de 0,6 MPa, adequada para um sistema de travagem a ar de transporte ferroviário de mercadorias
  • Suporte opcional para cabos, tampões de drenagem e arranjo de porta personalizado
  • Cumprir as normas ferroviárias TB/T; conformidade com a EN 286 disponível mediante pedido
  • Revestimento anticorrosivo pesado para ambientes operativos adversos

Ficha de dados técnicos

PontoEspecificações
Nome do produtoReservatório de ar de câmara dupla (reservatório combinado)
Modelo11*50
Volume da câmaraCâmara grande: 50L (reservatório auxiliar); Câmara pequena: 11L (reservatório operacional)
Duração total963 mm
Diâmetro externo do cilindro303 mm
Altura do centro (do cilindro à superfície de montagem)200 +/- 1 mm
Design de pressão de trabalho0.6 MPa (600 kPa)
Pressão de ensaio hidrostática1.2 MPa
Pressão de ensaio de estanqueidade do ar0.7 MPa
MateriaisAço para recipientes sob pressão Q245R / Q345R
Estruturacilindro de aço soldado com placa de separação interna, suporte de cabide opcional
AplicaçãoSistema de travagem a ar de vagões ferroviários de mercadorias, vagões de carga, vagões-tanque
Tipo de vagão aplicávelVôo de carga K3, K13; Vôo-tanque GQ70, GN70
Norma de inspecçãoNorma ferroviária TB/T, GB150; EN 286 opcional
Tratamento de superfícieExplosão de areia + pintura anticorrosiva ferroviária
AcessóriosEquipamento de secagem de água

Para encomendas em massa, parâmetros personalizados ou cooperação OEM, entre em contato com nossa equipe de vendas para uma cotação.
